Der Schwimmausgleich AXIS-SA50 ist eine Ausgleichseinheit zur Lagekompensation von Positionsabweichungen bei Montage- und Fügeprozessen im Maschinenbau.
Es kommt dort zum Einsatz, wo Bauteile trotz Fertigungstoleranzen präzise gefügt werden müssen – etwa beim Kontaktieren oder Einpressen.

Die integrierte überfederte Mittenzentrierung sorgt für eine automatische, spannungsfreie Ausrichtung der Komponenten. So werden Fehlausrichtungen wirkungsvoll ausgeglichen und mechanische Blockaden vermieden – auch bei wiederholten Abläufen im Automatikbetrieb.

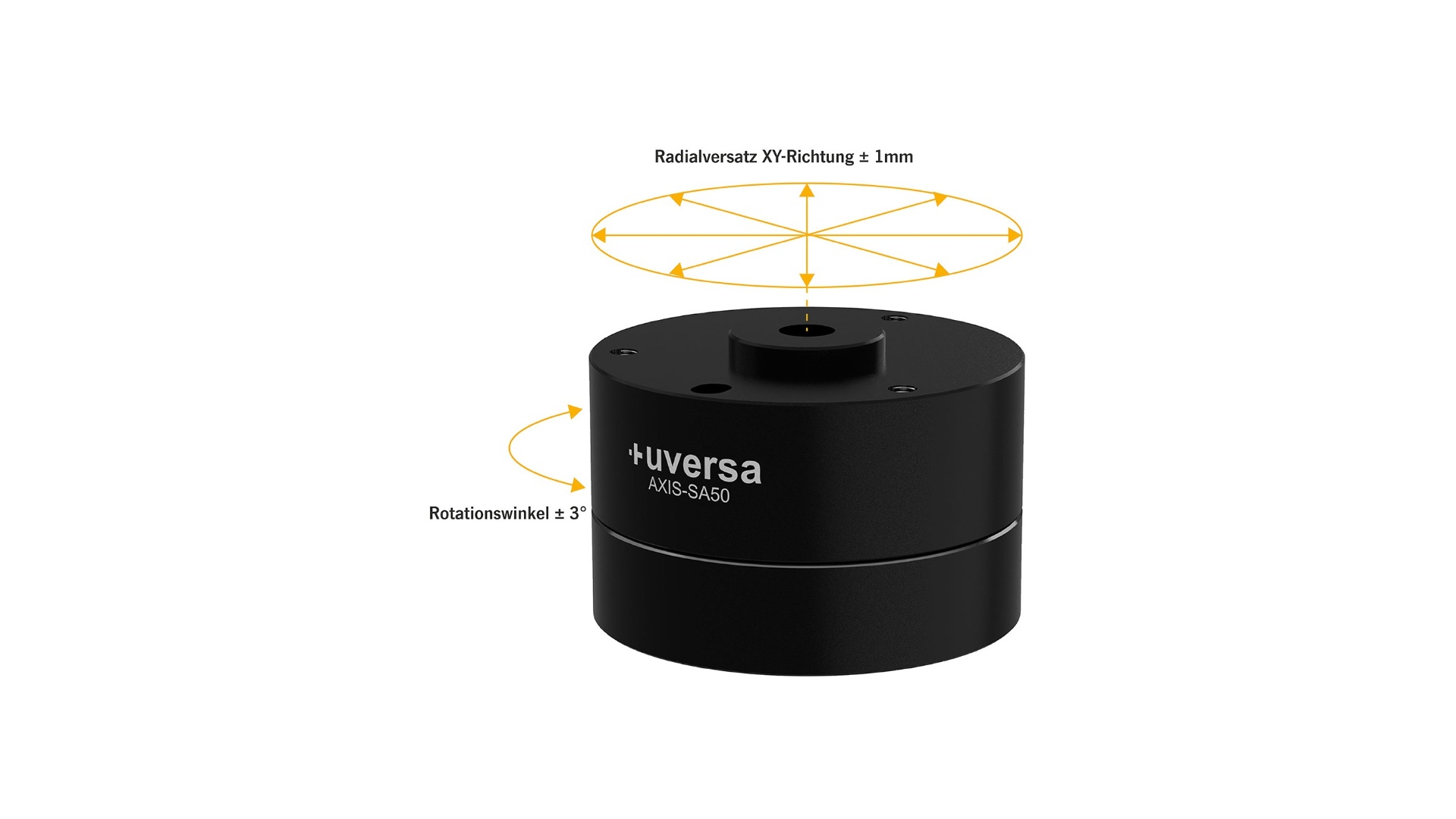

Das Modul gleicht einen Radialversatz XY-Richtung von ± 1 mm sowie einen Rotationswinkel von ± 3° aus und überträgt dabei zuverlässig auch hohe Kräfte in Z-Richtung – sowohl bei Zug- als auch Druckbelastung. Es eignet sich ideal für Greifermontage, Fügeeinheiten und Anwendungen mit begrenztem Bauraum dank seiner kompakten Größe von Ø 50 mm × 36 mm.

Durch seine nachgiebige Konstruktion reduziert der Schwimmausgleich AXIS-SA50 mechanische Belastungsspitzen und schützt angrenzende Baugruppen wie Roboterflansche oder Adapterelemente vor vorzeitigem Verschleiß. Es verbessert die Zentrierung beim Fügen, minimiert Montagespannungen und steigert dauerhaft die Prozesssicherheit.
